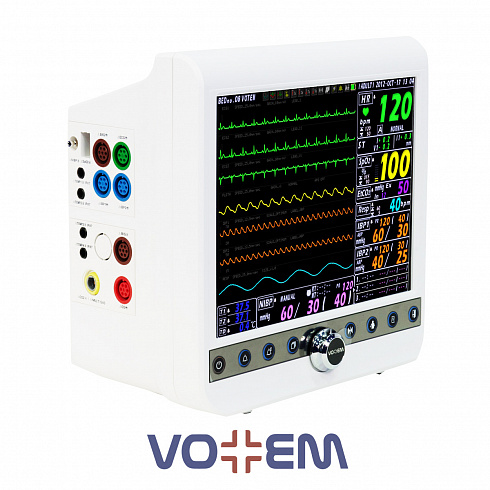

В конструкции монитора пациента VP-1200 предусмотрен ряд функциональных модулей, обеспечивающих сбор и обработку данных пациента. В состав устройства также входят автономный источник электропитания, комплект рабочих датчиков и соединительные кабели. Ускоренный анализ сигналов, которые поступают с измерительных каналов, производится с помощью встроенного процессора.
Используемые параметры измерений VP-1200
- биоэлектрические потенциалы сердца;
- давление артериальное (АД);
- частота сердечных сокращений (ЧСС);
- электрокардиограмма (ЭКГ);
- уровень насыщения гемоглобина артериальной крови кислородом (сатурация);
- температура тела пациента.
Технические характеристики
| Дисплей | Цветной ЖК дисплей с высоким разрешением 800×600 и диагональю 12,1 дюймов, отображение до 10 графиков |
| Количество виртуальных экранов | 6 |
| Отображение графиков | До 10 |
| Измерение ЭКГ | до 7/12 отведений одновременно |
| Измеряемые параметры — ЭКГ |
— 14 анализов аритмии и обнаружение кардиостимулятора — Модуль пульсиксометрии SpO2 — НИАД — ИАД — Респирограмма — ST-сегмент — Температура — Измерение вариабельности сердечного ритма (HRV) — Определение эластичности сосудов (APG) — Калькулятор доз — ЧСС — ЧД-частота дыхания |
| Измеряемые параметры (опция) |
— Модуль капнометрии и капнографии (измерение концентрации углекислого газа в конце выдоха (EtCO2) — Неинвазивное измерение артериального давления (SUNTECH) — SPO2 — Уровень насыщения крови кислородом (MASIMO) — BIS — Биспектральный анализ — Измерение температуры (4 канала) |
| Количество каналов измерения температуры | 2 |
| Количество каналов инвазивного измерения давления | 2 |
Свойства интерфейса
| Стандартно | Опционально |
|
12,1” цветной TFT ЖК-дисплей c высоким разрешение и контрастом; · Сохранение данных трендов в течение 7 дней · Сохранение данных 20 событий · Функция расчёта подачи лекарственных средств · Функция вывода данных ЭКГ · Синхронизация с дифибрилятором и другими приборами · Просмотр 2-часовых мини трендов · Меню на русском языке · Графические и табличные тренды; · Литиевая батарея · Возможность соединения с центральной станцией мониторинга по сети с использованием LAN/W-LAN · Функция поиска вен VENOUS STAT |
· Встроенный 3-канальный принтер · Сенсорный экран · ЭКГ порт – скачивание кардиограмм для более углубленного анализа · VGA порт · Питание от се |
Параметры контроля за пациентом
| Стандартно | Опционально |
|
· Мониторинг ЭКГ в семи отведениях, с тремя или пятью электродами (I, II, III, aVR, aVL, aVF, V) · Измерение частоты дыхания · Анализ аритмии (14 видов анализа) · Аналитика ST-сегмента · Определение кардиостимулятора · Построение плетизмограммы · Определение возраста вен · Измерение сатурации SpO2 · Частота пульса · Неинвазивное измерение давления · Инвазивное измерение давления — 2 датчика · Измерение температуры тела — 2 датчика · Вариабельность сердечного пульса · OxyCRG (оксикардио-респирограмма) · Сохранение данных трендов на карте SD |
· Мониторинг ЭКГ в 12 отведениях, с десятью электродами (I, II, III, aVR, aVL, aVF, V1 ~ V6) · Дополнительно 2 канала ИАД · Дополнительно 2 канала температурного датчика · Определение объема сердечного выброса · Функции капнометрии EtCO2 — возможно использование двух различных капнометрических модулей · qCon (BIS)- оценка Биспектрального индекса, для измерения глубины наркоза · Мультигаз – оценка анестетических газов, а так |
Компактный размер, но большой виртуальный экран
Максимум возможностей в одном устройстве
Множество высококлассных функций
Оснащение Votem VP-1200
| Базовая комплектация | |
| 1 | Монитор |
| 2 | Кабель ЭКГ (5 отведений) |
| 3 | Комплект электродов ЭКГ |
| 4 | Манжета для взрослого |
| 5 | Шланг для манжеты |
| 6 | Датчик пульсоксиметрии для взрослого |
| 7 | Температурный датчик |
| 8 | Силовой кабель |
| 9 | Инструкция по эксплуатации |
|
Опционально |
|
| 1 | Сенсорный экран |
| 2 | Встроенный термопринтер |
| 3 | Masimo смесь газов Основной поток (IRMA AX +), боковой поток (ISA AX + OR +) |
| 4 | CAPNOSTAT 5 Датчик прямого потока CO2 |
| 5 | LOFLO Датчик бокового потока CO2 |
| 6 | QCON (BIS) — Биспектральный анализ |
| 7 | SUNTECH НИАД |
Модули
